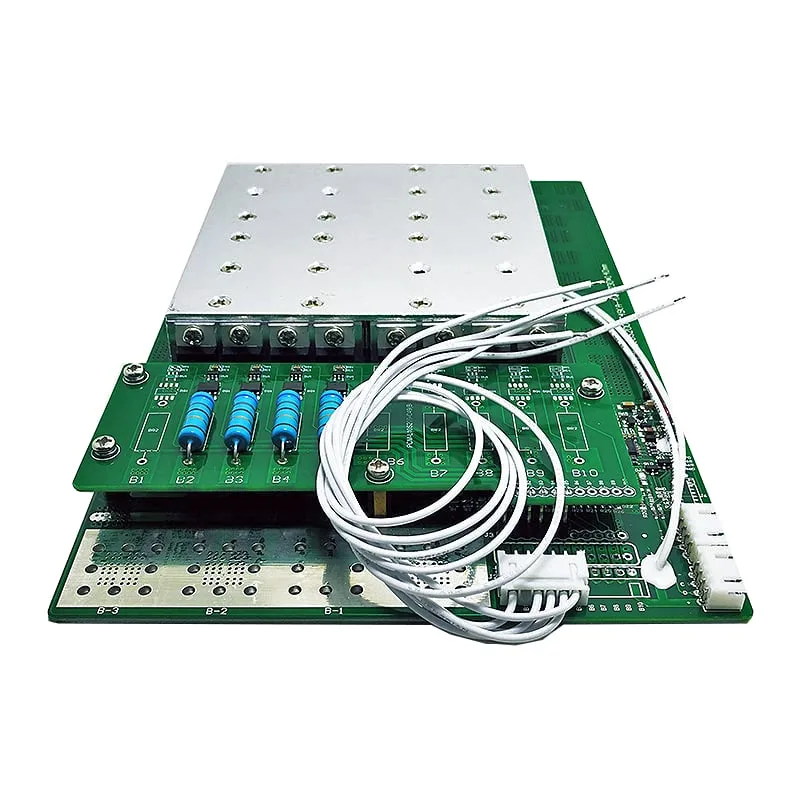

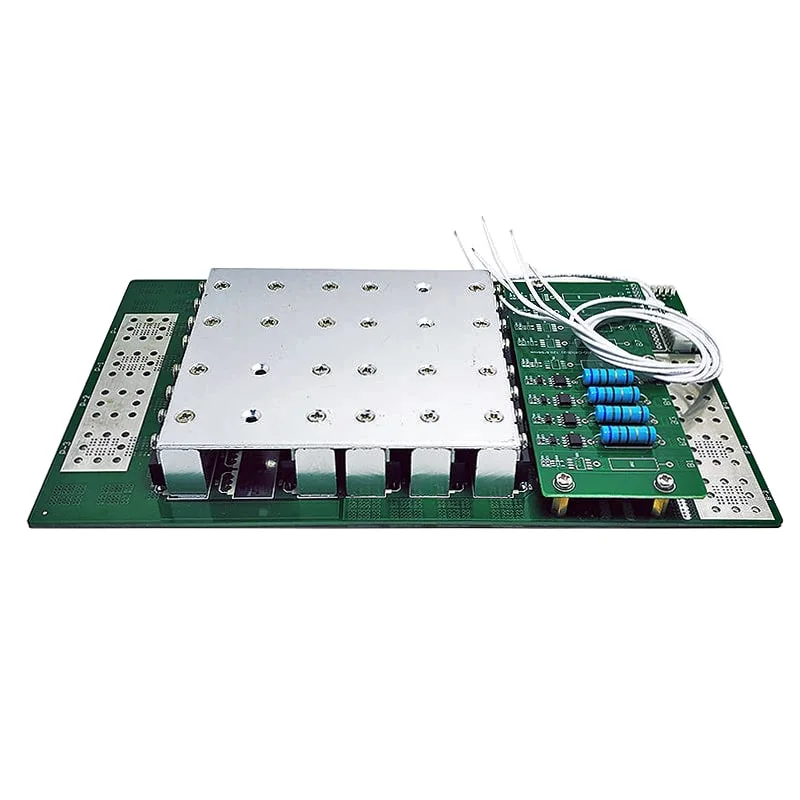

Energy Storage Protection Circuit Module PCB Assembly

储能保护电路模块PCBA组装

名称：储能保护电路模块PCBA组装

指定型号：3-10s 锂离子/锂聚合物/磷酸铁锂电池

L离子/锂聚合物充电电压：12.6V-42V

磷酸铁锂充电电压：10.8V-36V

最大限度。持续充电电流：150A

最大持续放电电流：150A

放电过流保护：400±50A(可调)

PCM颜色：绿色

运输包装：防静电袋/白盒和标准出口车

规格：L230*W140*T35mm

产地：中国广东

生产能力：500000/月

调查获取报价

产品详情数据表

产品描述

产品名称：保护电路模块

型号：PCM-L10S200-C49

适用于3~10S锂离子/锂聚合物/磷酸铁锂电池组

产品特点：

1、适用于3-10节锂离子/锂聚合物/磷酸铁锂电池组；

2、连接专用上位机软件，可显示总电压、容量、电流、温度、循环次数等参数；

3、配合通讯适配器模块支持SMBus、I2C、RS232和RS485通讯协议；

4、通过蓝牙连接专用APP；

5、测量IC采用TI BQ系列，可读取电压、容量、电流、温度、循环次数等参数。

6、具有过充、过放、短路、过流、温度保护；

7、最大持续工作电流150A，充放电接口相同；

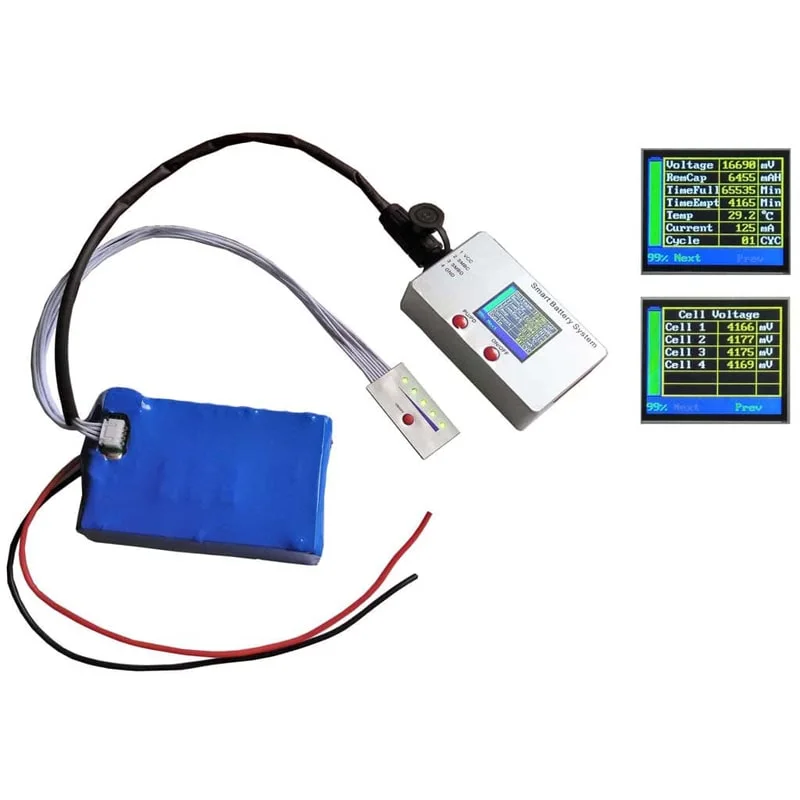

8、通过型号为PCM-LCD001-415的显示屏，可以读取需要的信息；

项目		规格
		锂离子/锂聚合物	磷酸铁锂
收费	充电电压(CC/CV)-10S	恒流/恒压：42V	恒流/恒压：36V
	最大持续充电电流	150A
释放	最大持续放电电流	150A
低电流消耗	工作电流消耗	<600μA
	掉电时的电流消耗	≤350μA
电池平衡	电量平衡检测电压	4.20 ± 0.03 伏	3.60 ± 0.03 伏
	电池平衡释放电压	4.20 ± 0.03 伏	3.60 ± 0.03 伏
	电池平衡电流	68 ±3mA	58 ±3mA
过度充电	过充电检测电压	4.25±0.025V	3.900 ± 0.025V
	过充电解除电压	4.15±0.05V	3.800 ± 0.050V
	过充延迟时间	0.5~2S
过放电	过放电检测电压	2.50±0.062V	2.00±0.080V
	过放电解除电压	3.0±0.075V	2.30±0.100V
	过放电延迟时间	10~400毫秒
放电过流	放电过流检测电压	0.2±0.015V	0.10±0.015V
	放电过流延时时间	5~60毫秒
	放电过流保护	700±50A(可调)
	释放条件	切断负载
短路保护	负载短路检测电压	/	/
	检测条件	外部短路
	负载短路检测延迟时间	200~800μs
	释放条件	切断负载
内部的反抗	静态漏源导通电阻	<40mΩ(B- 到 P-)
温度	工作温度范围广	40 ~ + 85ºC
	储存温度范围	-40 ~ +125ºC
方面		L230W140T35mm

3s 4s 5s 6s 7s 8s 9s 10s 150A BMS for 36V 37V Li-ion/Lithium/Li-Polymer 30V 32V LiFePO4 Battery Pack with Smbus, I2c Bluetooth, RS232, RS485 (PCM-L10S200-C49)

3s 4s 5s 6s 7s 8s 9s 10s 150A BMS for 36V 37V Li-ion/Lithium/Li-Polymer 30V 32V LiFePO4 Battery Pack with Smbus, I2c Bluetooth, RS232, RS485 (PCM-L10S200-C49)

鑫景福是中国 PCB 组装制造商，提供保护电路模块，储能模块 (ESM) PCB 组装，电池储能系统 PCBA 组装服务。
