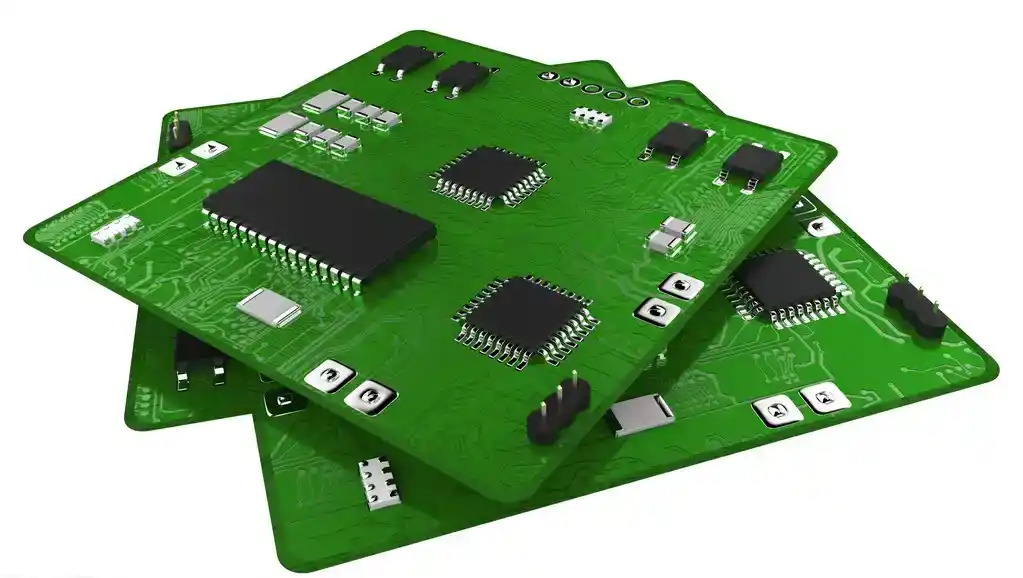

什么是电路板？

电路板，也称为印刷电路板或 PCBs，在当今世界上的每个电子设备中都可以找到。 事实上，电路板被认为是电子设备的基础，因为它是各种组件固定到位并相互连接以使电子设备按预期工作的地方。

在最简单的形式中，电路板是非导电材料，带有由金属（通常是铜）制成的导电轨道，以物理支撑和电气互连电子设备所需的组件。

在特定电子设备上工作的设计工程师将创建自定义图案导电轨迹（称为轨迹），这些轨迹具有相似的焊盘和孔特征，组件将安装和互连到这些轨迹中。 由于不同的设备需要不同的组件和互连来实现所需的功能，因此基板上的铜走线和导电组件的图案会因电路板设计而异。

更复杂的电路板将具有多层导电铜轨道和夹在非导电材料之间的互连。 随着技术的进步和对电子设备的需求越来越小，功能越来越多，工程师们正在突破设计和制造能力的界限，以创建具有更精细特征、更多导电层以及更小和更密集组件的电路板。 这些高级电路板通常称为 HDI 或高密度互连 PCBS。

什么是电路板？

用于支撑蚀刻铜轨道和导电特征的最常见的非导电材料电路板是由编织玻璃纤维布和环氧树脂制成的复合材料。 令人惊讶的是，这种材料通常是灰白色而不是绿色。 稍后添加绿色（或任何其他颜色）作为电路板制造过程的最后步骤之一。 这种添加的颜色层称为焊接标记，用于保护否则会暴露的铜的顶层和底层。

虽然由玻璃纤维和环氧树脂制成的通用基板足以满足许多电子设备的需求，但它可能不适用于其他设备，因为并非所有设备都是为相同的目的、应用或环境而制造的。 许多电子设备要求PCB基板满足某些特性，因此需要更高级或特殊类型的基板。 这些要求可能包括某种程度的耐热性、抗冲击性和脆性，仅举几例，但属性和资格的列表可能很广泛。 单击链接以了解有关可用于电路板制造的不同类型材料的更多信息。

随着PCB制造技术的发展，专业制造印制电路板变得更便宜、更快捷、更方便。 大多数 PCB 制造商需要 Gerber 文件来制造电路板，其中包含要生产的特定电路板设计的数据、图纸和规格。

PCB 设计自动化软件，如 Advanced Circuits PCB，使设计工程师能够根据他们的需要和要求布置他们的电路板设计，以便稍后为他们的电路板制造商导出数据。 制造商使用电子数据和制造图纸来设置自动化设备，以生产具有匹配规格和功能的电路板。

一般印刷版承印材料可分为刚性承印材料和柔性承印材料两大类。 一类重要的通用刚性基板材料是覆铜板。 它由增强材料制成，浸渍树脂粘合剂，干燥，切割，层压成毛坯，然后覆盖铜箔，以钢板为模具，在热压机中通过高温压制工艺制成。 一般多层板带半固化片，是覆铜板在生产过程中的半成品（多为玻璃布浸树脂，经烘干处理）。
