什么是电路板？

印刷电路板（printed circuit board，简称PCB），中文为印刷电路板（printed circuit board，简称PCB），是电子工业的重要组成部分之一。 几乎每一种电子设备，从电子表和计算器到计算机、通信电子设备和军事武器系统，带有集成电路和其他电子元件，都使用印制板进行电气互连。 在较大电子产品的研究过程中，最基本的成功因素是该产品印制板的设计、文档和制造。 印制板的设计和制造质量直接影响到整个产品的质量和成本，甚至关系到企业竞争的成败。

印制电路在电子设备中提供以下功能：它为集成电路等电子元器件的固定和组装提供机械支撑。

实现集成电路等各种电子元器件之间的布线和电气连接或电气绝缘。提供所需的电气特性，如特性阻抗。为自动焊接提供阻焊图形，为元件插入、检查和维修提供识别字符和图形。

印制板的一些基本术语如下：

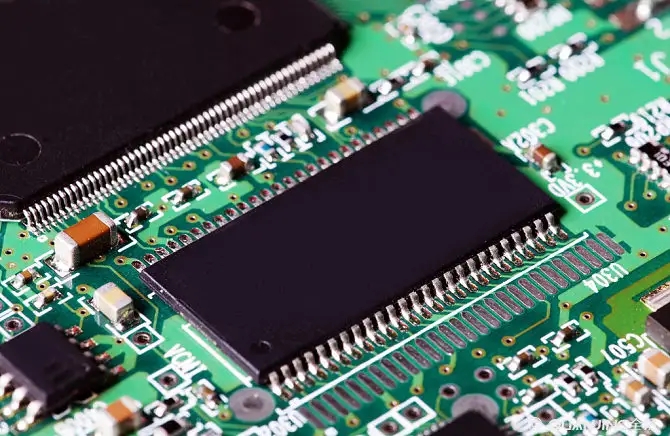

印制电路、印制元件或印制电路组合而成的导电图形，是按预定设计制作在绝缘基板上的。在绝缘基板上，提供元件与器件之间电连接的导电图形称为印制电路。 它不包括印刷组件。

印制电路或印制电路的成品板称为印制电路板或印制线路板，也称印制板。

印制板根据所用基板是刚性还是柔性可分为两大类：刚性和柔性。 今天，印制板有刚性-----柔性组合。 根据导体图形的层数，可分为单面、双面和多层印制板。导体图形的整个外表面与表面在同一平面上的印制板 基板的形状称为平面印制板。

电子设备采用电路板后，由于同型号电路板的一致性，从而避免了人工接线的错误，并可实现电子元器件的自动插入或放置、自动焊接、自动检测，确保 提高电子设备质量，提高劳动生产率，降低成本，维护方便。

印制板已经从单层发展到双面、多层和柔性，并且还在继续发展。 由于不断向高精度、高密度、高可靠性方向发展，以及不断缩小尺寸、降低成本和提高性能，印制板在未来电子设备的发展中仍然保持着强大的生命力。 印制板工艺等级标志：

双面和多孔金属化印制板用2.50或2.54mm标准网格相交处的两个焊盘之间可敷设的导线数来表示印制板的技术水平。

两焊盘之间铺有导线，为线宽大于0.3mm的低密度印制板。 两个焊盘之间有两根导线，为中密度印制板，导线宽度约为0.2mm。 两个焊盘之间布置了三根导线，为高密度印制板，导线宽度约为0.10-0.15mm。 超高密度印制板可以通过在两个焊盘之间铺设四根导线来计算，线宽为0.05-0.08mm。
