PCB工艺DFM技术要求概述
12Apr
Jeff 0条评论

PCB工艺DFM技术要求概述

DFMdesign for manufacturability)即面向制造的设计,是并行工程的核心技术。 PCB设计和制造是产品生命周期中最重要的两个环节。 并行工程是在设计之初就考虑产品的可制造性和可组装性等因素。 因此,DFM是并行工程中最重要的支撑工具。 其关键是设计信息的过程分析、制造合理性的评价和改进设计的建议。 本文将简要介绍PCB工艺中DFM的一般技术要求。

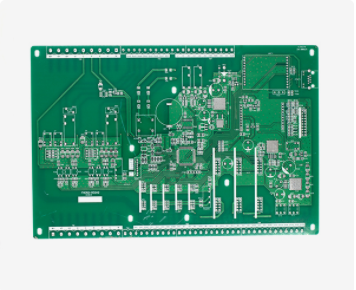

pcb board

一、一般要求

1、本标准作为PCB设计的通用要求,规范了PCB设计与制造,实现了CADCAM的有效沟通。

2、我司在加工文件时优先以设计图纸和文件作为制作依据。


二、PCB材料

1、基材

PCB的基材一般为环氧玻璃布覆铜,即FR4。 (包括单面板)


2、铜箔

a) 99.9%以上的电解铜;

b) 成品双层板表面铜箔厚度≥35mil(1OZ);如有特殊要求,应在图纸或文件中注明。


三、PCB结构、尺寸及公差

1、结构

a) 构成PCB的所有相关设计元素应在设计图纸中说明。 外观应统一由 MechanICal 1 层(优先级)或 Keep out 层表示。 如果在设计文件中同时使用,一般用keep out layer屏蔽不开孔,用mechanical 1成型。

b) 在设计图中,表示开长SLOT孔或镂空,可用机械1层画出相应的形状。

2、板厚公差

3、外形尺寸公差

PCB的外形尺寸应符合设计图的规定。 图纸未注明时,外形尺寸公差为±0.2mm。 (V-CUT 产品除外)

4、平面度(翘曲)公差


PCB的平面度应符合设计图的规定。 图纸无规定的,按下列规定执行


四、印制导线及焊盘

1、布局

a) 印制线和焊盘的布局、线宽、线距原则上应符合设计图纸的规定。 但我司会有如下处理:线宽和PAD环宽会根据工艺要求适当补偿。 对于单面板,我司一般会尽可能增加PAD,以增强客户焊接的可靠性。

b) 当设计线距达不到工艺要求时(太密可能影响性能和工艺性),我司将根据制造前的设计规范进行适当调整。

c) 原则上建议客户设计单双面板时,过孔(VIA)内径设置在0.3mm以上,外径设置在0.7mm以上,线距8mil,走线 宽度为 800 万。 尽量减少生产周期和制造难度。

d) 我公司最小钻孔刀具为0.3,成品孔约0.15mm。 最小行间距为 6mil。 最细的线宽为6mil。 (但制造周期长,成本高)


2、导体宽度公差

印制线宽度公差内控标准为±15%


3、网格处理

a) 为避免波峰焊时铜面起泡,加热后因热应力导致PCB弯曲,建议将大铜面呈网格状铺设。

b) 网格间距≥10mil(不小于8mil),网格线宽≥10mil(不小于8mil)。


4、导热垫的处理

在大面积接地(电)中,常有元器件的腿与之相连。 连接脚的处理考虑了电气性能和工艺需要,做成十字形焊盘(隔热焊盘),可以大大降低焊接时因截面散热过多而产生虚焊点的可能性。


五、孔径(HOLE)

1、金属化(PHT)和非金属化(NPTH)的定义


a) 非金属开孔我司默认采用以下方法:

当客户在Protel99se高级属性中设置安装孔为非金属属性时(Advanced菜单中去掉勾选项),我司默认为非金属孔。

当客户直接在设计文件中使用keep out layer或mechanical 1 layer arc表示打孔时(不单独设置孔),我司默认为非金属孔。

当客户在孔附近标注NPTH字样时,我司默认为非金属孔。

当客户在设计通知中明确要求相应的孔径非金属化(NPTH)时,按客户要求处理。

b) 除上述情况外,元件孔、安装孔、通孔等应进行金属化处理。


2、孔径尺寸及公差

a) 设计图中的PCB元器件孔和安装孔默认为成品最终孔径。 孔径公差一般为±3mil(0.08mm);

b)通孔(即VIA孔)一般控制为:负公差不要求,正公差控制在+3mil(0.08mm)以内。


3、孔壁粗糙度

PTH孔壁粗糙度一般控制在≤32um


4、PIN孔问题

a) 我们数控铣床的最小定位销是0.9mm,三个PIN孔应该是三角形的。

b) 当客户无特殊要求且设计文件孔径小于0.9mm时,我司会在空白无线路径处或板内大铜面适当位置加PIN孔。


5、SLOT孔(槽孔)的设计

a) 建议SLOT孔用机械1层(Keep out layer)绘制; 也可用连接孔表示,但连接孔应大小相同,孔心在同一水平线上。

b) 我公司最小切槽刀为0.65mm。

c) 为避免高低压漏电而开SLOT孔屏蔽时,建议直径大于1.2mm,以方便加工。


六、阻焊层

1、镀层位置及缺陷

a) PCB除bonding pad、MARK point和test point以外的表面均需涂阻焊层。

b) 如果客户使用FILL或TRACK来表示圆盘,则必须在Solder mask层上绘制相应尺寸的图形来表示镀锡层。 (本公司强烈建议设计前不要使用非PAD演示板)

c) 如果需要在大铜皮上散热或在线带上喷锡,还必须绘制相应尺寸的带有阻焊层的图形,以指示镀锡层。


2、附着力

阻焊层附着力应符合美国IPC-A-600F 2级要求。


3、厚度

耐焊层厚度应符合下表规定:


七、文字及蚀刻标记

1、基本要求

a) PCB字符一般设计为字符高30mil,字符宽度5mil,字符间距大于4mil,避免影响字符的可读性。

b) 蚀刻(金属)字符不应与导体桥接,应确保足够的电气间隙。 一般字高30mil,字宽7mil以上。

c) 如果客户对字符没有具体要求,我司一般会根据我方工艺要求调整字符的匹配比例。

d) 当客户无明确规定时,我司将按我司工艺要求在版材丝印层适当位置印上我司商标、料号、周期。


2、PADSMT的文字处理

PAD不得标示丝印层,以免虚焊。 当客户设计一个PADSMT时,我司会做适当的移动,原则是不影响其logo与器件的对应关系。


八、层的概念及MARK点处理层的设计

1、对于双面板,我司默认以顶层为正视图,顶层覆屏层的字符为正面。

2、对于单面板,Top层用于绘制Signal层,即该层的走线为正视图。

3、单面板使用顶层绘制信号层,也就是说这一层的线是透视面。


MARK点设计

4、当客户有SMT做面板文件,需要用Mark点定位时,MARK一定要放好,圆直径1.0mm。

5、当客户无特殊要求时,我司采用Solder 1.5mm的圆弧来表示无阻焊剂,以增强识别性。 将一个放在 FMask 层上

6、当客户没有在面板文件的表面贴片工艺边缘放置MARK时,我司一般在工艺边缘对角线的中心加一个MARK点; 当客户对面板文件有无工艺边缘的表面贴片时,一般需要与客户沟通是否需要加MARK。


九、关于V-CUT

1、V切面板与面板之间没有缝隙,但要注意导体与V切中心线的距离。 一般情况下,V-CUT线两侧的导体间距应大于0.5mm,即单板导体间距距板边应大于0.25mm。

2、V-CUT线一般用keep out layer(Mech 1)层表示,所以板子中需要V-cut的部分只需要用keep out layer(Mech 1)层画出来, 最好在板连接处标注V-CUT字样。

3、V切后的剩余深度一般为板厚的1/3,可根据客户对剩余厚度的要求适当调整。

4、V-cut产品尺寸会因玻璃纤维断裂后被拉伸现象而略有超差,部分产品会大于0.5mm。

5、V-CUT刀只能走直线,不能走曲线和折线; 拉线板的厚度一般在0.8mm以上。


十、表面处理工艺

当客户无特殊要求时,我司默认采用热风整平(HAL)方式进行表面处理。 (即喷锡:63锡/37铅)

以上DFM通用技术要求(单双面板)供广大客户设计PCB文件时参考,希望能就以上几方面达成共识,更好的实现CAD与CAM的互通,更好的实现 可制造性设计(DFM)的共同目标,更好地缩短产品制造周期,降低生产成本。


十一、结语

以上DFM通用技术要求(单双面板)仅是世纪芯在设计PCB文件时为客户提供的参考,希望通过以上方面的协商和调解,更好的实现CAD与CAM的互通,更好的实现 可制造性设计(DFM)的共同目标,缩短产品制造周期,降低生产成本。
