如何确定连接的PCB数量

如何确定连接的PCB数量

一般来说,设计工程师在确定了印制电路板的外观后,应该立即着手进行电路的合板/拼接/拼板等工作。1. 连接板的目的是增加生产线的产量。 2.减少纸张损耗。 最常见的连接板通常是将两块或多块相同的电路板组合成一块大的电路板,如2 in 1(二合一)、3 in 1(三合一)、4 in 1(四合一)等。 也有不同形状的电路板可以组合成一块大板的情况,但这种情况很少见,因为“计划员”在安排生产时很难匹配到不同电路板的确切数量。

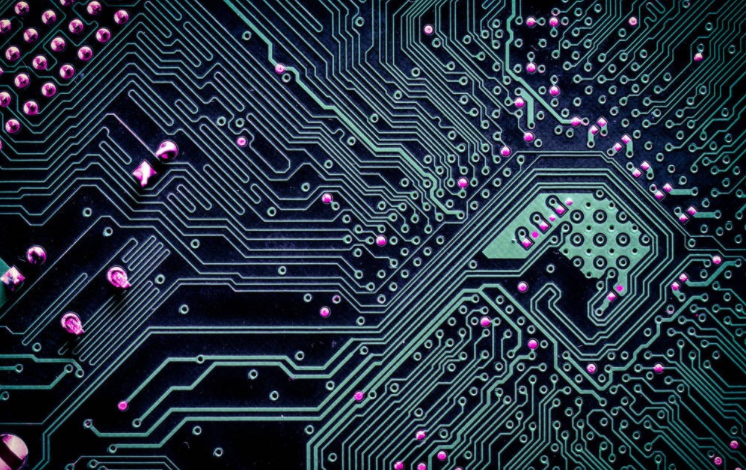

PCB board

更多相关阅读: 在PCBA中使用“阴阳板”的好处还包括将同一块板做成【阴阳板】。 【阴阳板】多指上下配置,一般应用于手机板等元器件较少的电路板,因为可以充分利用SMT的长线印刷功能,提高效率,但缺点是 使用是有限制的,可能会造成零件受热不均,比如有些电路板会在较重的零件的某一面着重设计,然后将这一面作为二次印刷,以防止较重的零件 重复回流焊时不会脱落。 当然,这样的板子很难使用【阴阳板】的设计。 部分板卡可能有吸热部分(如大型ATM读卡槽),不适合【阴阳板】设计。 当然,也有灵活的【阴阳PCB板】方法可以克服这个问题,这里不展开讨论。 基本上,设计电路板数量时应考虑以下因素。 事实上,无论是如何进行生产或设计,最终都离不开金钱的考量。 因此,应将所有因素换算成量,作为最终的衡量标准,选择合适的拼板方式。 考虑到电路板的最佳利用率,一般电路板制造商为了快速量产和降低成本,都会有其基本的标准板尺寸,如16.16"x16.16"、18.32"x18.32"、20.32"x20.32" 等等,我们要做的就是尽可能的把这些板子都用完,也就是说我们要选择一个合适的标准板子尺寸来插上我们的板子,这样才能达到最高的板子利用率 . 因为电路板的价格将取决于电路板的大小。 一块板能装的电路板越多,电路板就越便宜。 当然,电路板的价格还取决于层数、孔数、HDI等。


考虑到SMT印刷/粘贴的效率,SMT线通常有所谓的长线和短线。 短线是较短的线。 他们大多只有一台快机和一台慢机,顶多多一台快机; 长线就是线要长,快的机器多放,慢的机器多放。 然而,无论生产线多长或多短,总有一台锡膏印刷机。 一般来说,以150mm胶合板为例,印刷一次锡膏大约需要35到40秒。 如果只用一块二合一胶合板输入SMT短线,分配给每台机器的时间可能在10到26秒左右,明显低于锡膏印刷的时间。 也就是说后面的贴机都在等待锡膏印刷机,这会导致SMT机器闲置,降低产能。


如果把2合1的连接板改成4合1,那效率马上就提高了(每小时产量) 2合1板锡膏印刷(秒) 快机1(秒) 快机2(秒) 慢 机器2(秒)瓶颈时间(秒) Top 3826261038188 Bottom4034352440180 tablets per hour Output 4 in 1 board 锡膏印刷(秒) 快机1(秒) 快机2(秒) 慢机2(秒) 瓶颈时间(秒) Top 3852522052276 Bottom406870470204 tablets per hour 输出:{[60(秒/分钟)x 60(分钟/小时)]/瓶颈时间(s)} x 胶合板数量。 此外,电路板制造商更喜欢尽可能少的板,因为这样可以避免所谓的交叉板(X-board)的损失。 所谓横板,是指胶合板中有不止一块板有缺陷。 一般SMT印刷厂是不愿意接这种板的,因为会造成效率损失,但是这种电路板在制造过程中是绝对避免不了的。 因此接板越多,电路板厂报废的板子就越多,相对的成本也会增加。 开头说了,最后的结果要换算成钱来计算最佳的连接板数。 而且,不同的板材厂和SMT厂的结果可能不一样。
