看看抄PCB时反向原理图的经验

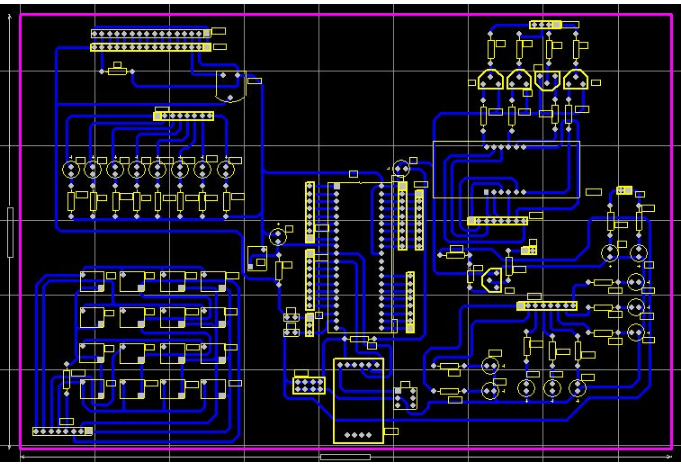

PCB抄板是指对现有电子产品或物理电路板进行PCB抄板的过程。 与PCB设计不同，PCB拷贝是一种逆向研究方法。 通过专业PCB逆向原理图软件等一系列逆向技术研究，衍生出产品PCB文件、BOM清单、SCH原理图文件等全套生产资料，进而用于产品克隆过程中。

在多年的PCB抄板实践中，龙芯世纪积累了丰富的经验，掌握了上百种反推方法，并结合最新的PCB反推原理图软件，可为客户提供各种高频板反推原理图及修改、反推设计 以及多层盲孔板反向绘制原理图、8层服务器电脑主板原理图反向设计、10层以上PCB文件反向绘制原理图等。 那么问题就来了。 原理图反转过程中需要注意什么？ 龙芯世纪总结了以下经验：

一、合理划分功能区

在逆向设计好的PCB原理图时，合理划分功能区域可以帮助工程师减少一些不必要的麻烦，提高绘图效率。 一般情况下，PCB板上具有相同功能的元器件会集中排列，这样功能划分可以为反推原理图提供方便、准确的依据。 但是，这个功能区的划分并不是随意的。 要求工程师对电子电路相关知识有一定的了解。 首先找出一个功能单元的核心部件，然后根据路由连接找出同一功能单元的其他部件，形成功能分区。 功能分区的形成是原理图绘制的基础。 另外，在功能分区的过程中巧妙地运用了电路板上元器件的数量，有利于更快的进行功能分区。

二、参考件对齐

参考零件可以说是原理图绘制开始时要用到的主要零件。 参考件确定后，就可以根据这些参考件的管脚进行绘图，最大程度保证原理图绘制的准确性。 对于工程师来说，参考件的确定并不是很复杂。 一般选择在电路中起主要作用的元器件作为参考件。 它们一般尺寸较大，针脚较多，便于绘图。 例如集成电路、变压器、水晶管等都可以作为合适的参考件。

三、正确区分线路，合理画出布线

对于地线、电源线和信号线的区分，工程师还需要具备电源、电路连接、PCB布线等相关知识，这些电路的区分可以从元器件的连接、电路的宽度等方面进行分析 铜箔与电子产品的特性。 在布线图中，为避免线路交叉、互穿，地线可以使用大量的接地符号，各种线路可以使用不同颜色的不同线，以保证清晰识别，各种也可以使用特殊标记 元器件，甚至单元电路都可以单独画出来，最后组合起来。

四、掌握基本框架，借鉴类似原理图

工程师需要精通基本电子电路的框架构成和原理图绘制。 不仅能直接画出一些简单经典的单元电路的基本组成形式，还能构成电子电路的整体框架。 另外，同类型的PCB产品在原理图上存在一定的相似性，工程师可以充分借鉴相似的电路图，根据经验的积累来反推新产品的原理图。

五、检查优化

原理图画好之后，经过测试验证，PCB原理图的逆向设计可以说是完成了。 需要检查和优化对 PCB 分布参数敏感的元件的标称值。 根据PCB文件图，需要对原理图进行比对、分析和检查，确保与文件图完全一致。 如果在检查中发现原理图布局与要求不符，将对原理图进行调整，直至完全合理、规范、准确、清晰。
