金属基板
金属基板

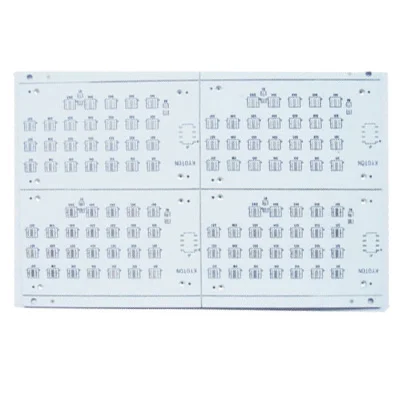

Aluminum Core LED MC Single Sided PCB

铝芯LED MC单面PCB

名称:铝芯LED MC单面PCB

层数:1

材质:铝(金属芯)

导热系数:0.8、1.5、2.0、3.0 W/mK

厚度:0.5-3mm

铜厚:0.5-10OZ

外形:布线、冲孔、V-Cut

阻焊层:白/黑/蓝/绿/红油

图例/丝印颜色:黑色/白色

表面处理:沉金、喷锡、OSP

最大面尺寸:600*500mm

包装:真空/塑料袋

应用:LED领域

产品详情 数据表

MC PCB铝基结构

MC PCB铝基板结构由线路层(铜箔层)、导热绝缘层、金属基层组成。 线路层要求负载能力大,应选用较厚的铜箔,厚度一般为35μm~280μm; 导热层是PCB铝基板的核心技术。 它一般是由特殊陶瓷填充的特殊聚合物组成,热阻小,附着力优良,具有抗老化和老化的能力,能承受机械应力和热应力。 IMS-H01、IMS-H02、LED-0601等高性能PCB铝基板的发热绝缘层采用该技术,使其具有优良的导热性能和高强度电绝缘性能; 要求支撑部件具有高导热性。 一般也可以使用铝板,也可以使用铜板(其中铜板可以提供更好的导热性),适用于钻孔、冲洗、切割等常规机械加工。 工艺要求为:镀金、喷锡、OSP抗氧化、沉金、无铅喷锡。

名称:铝芯LED MC单面PCB

层数:1

材质:铝(金属芯)

导热系数:0.8、1.5、2.0、3.0 W/mK

厚度:0.5-3mm

铜厚:0.5-10OZ

外形:布线、冲孔、V-Cut

阻焊层:白/黑/蓝/绿/红油

图例/丝印颜色:黑色/白色

表面处理:沉金、喷锡、OSP

最大面尺寸:600*500mm

包装:真空/塑料袋

应用:LED领域
