​PCB布局19条基本规则详细介绍

PCB布局19条基本规则详细介绍


印制电路板设计是根据电路原理图来实现电路设计者所需要的功能。印制电路板的设计主要是指布局设计,需要考虑外部连接的布局。内部电子元件的优化布局、金属布线和过孔的优化布局、电磁防护、散热等因素。 优秀的布局设计可以节省生产成本并实现良好的电路性能和散热。 简单的版图设计可以通过手工实现,而复杂的版图设计则需要通过计算机辅助设计(CAD)来实现


一. CLK(包括DDR-CLK)

基本路由要求:

1、clk部分不能与其他线路交叉,Via不能超过两个

2、零件两焊盘之间不允许有横切,也不允许有螺纹

3、水晶正面尽量不越线,反面尽量不越线

4、差分对平行走线应采用最小间距

5 、clk与高速信号线(1394、usb等)距离应大于50mil

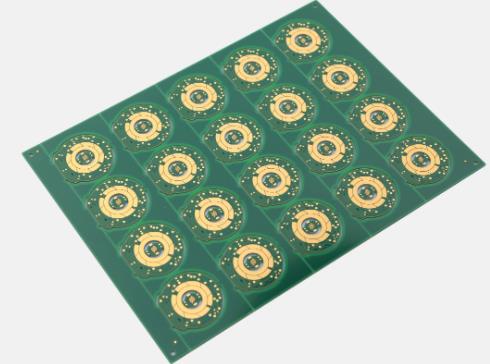

printed circuit board


二.VGA

基本路由要求:

1、红、绿、蓝必须绕在一起,GND酌情包含R.G.B不要交叉。

2、HSYNC 和 VSYNC 必须缠绕在一起,并酌情包括 GND

3、局域网:

基本路由要求

1、同一组电线必须绕在一起。

2 、Net:RX、TX:需要不同的线对绕线

4、1394:

基本路由要求:

1、 不同对绕组,同层,平行,不交叉

2、同一组电线必须缠绕在一起。

3、距高速信号线距离不小于50mil

5、USB:

基本路由要求:

1、不同对绕组,同层,平行,不交叉

2、同一组电线必须缠绕在一起

6、CPU-NB(AGTL):

基本路由要求:

1、同组同层或同组不同层布线在一起

2、绕线时,同网间距不得小于线宽的四倍

3、CPU&NB的封装长度需加上NET长度

4、STB N/P (+/-) 差分对绕组

5、 VIA类型为VIA26

7、CPU-SB:

基本路由要求:

1、同一组电线必须缠绕在一起

2、个上拉电阻,必须靠近CPU

8、NB-DDR:

基本路由要求:

1、阻尼电阻和终端电阻(漏极电阻)NET:MD&MA&DQS&DQM不能共用

2、同组同层导线按四倍间距绕制

9、NB-AGP:

基本路由要求:

1、同组同层或同组不同层布线在一起

2、绕线时,同网间距不得小于线宽的四倍

3、STB+/- 差分对绕线

4、 在限制区域内,尽量遵循引导标志


三.NB-SB

基本路由要求:

1、一起走,不要越过切割线

2、绕线时,同网间距不得小于线宽的四倍

11、集成开发环境:

基本路由要求:

1、同组同层,绕组线必须同组绕制在一起

2、绕线时,同网间距不得小于线宽的四倍


四. PCI

基本路由要求:

1、PAD和PAD之间最多经过3根线

2、电阻、电容尽量放置整齐

基本路由要求:

一般采用30:5布线,线宽大于40MIL时时间间隔不小于10MIL,VIA为VIA40,(或印两个VIA24)

基本路由要求:

1、所有IO线不能跨层。

2、COM1、COM2、PRINT (LPT)、GAME 与组一起进行。

3、 COM1、COM2先过电容后拉出。


五.修改DRC

1、完成DRC检查、内部检查、未连接PIN检查

2、所有网络不得短路。 不允许有多余的线段


六.铜箔涂层

对于需要镀铜箔的部位,应正确镀铜箔网


七. 文字放置

1、文字应从左到右、从上到下同一方向标注

2、零件标记应尽可能靠近零件

3、正确放置零件脚并标记极性

4、零件符号是否标注。
