多层软硬结合的 PCB 组装

什么是多层印制电路板？

       多层印刷电路板包含三层或更多层导电铜层，通常带有电镀通孔。 如果多层电路板由柔性和刚性材料组成，则称为刚柔电路板。 刚柔结合电路板是一种 3D 互连，可以弯曲和折叠成几乎任何形状。 刚柔结合技术允许设计人员将多个带有互连电线和/或电缆的 PCB 替换为一个单元，从而提供改进的性能和增强的可读性。

       刚柔结合板技术减少了电子系统中对笨重线束电缆的需求。 它还可以节省安装时间和零件成本，并产生更清洁（通常更紧凑）的顶级组件。

       PCB（印刷电路板）结合了刚性 PCB 和柔性 PCB 的最佳特性，使制造商可以更轻松地在狭小空间内安装 PCB。 增加的灵活性使制造商能够在安装过程中精确、轻松地操纵电路板。

       但是，在利用它们之前，您必须首先了解并遵循刚柔结合的 PCB 设计指南。 了解灵活性和刚度之间的权衡将有助于确保您不会在质量上妥协。

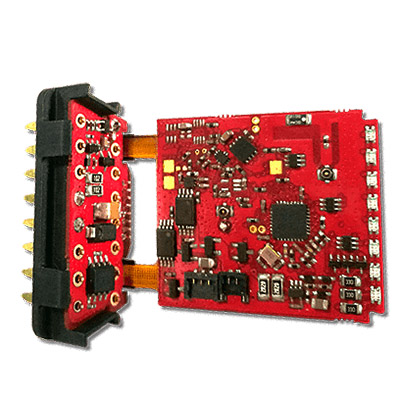

什么是刚柔结合板？

       顾名思义，刚柔结合的 PCB 是柔性电路和刚性电路的混合体。 他们的设计提供了独特的解决方案和应用，作为刚性 PCB 的替代品。 刚性-柔性 PCB 的最佳方面之一是它们结合了柔性和刚性 PCB 的优点。

       软硬结合电路板除了用于电子设备之外，还有广泛的商业和工业应用。 它们还用于先进的机载武器制导系统； 刚挠印刷电路板广泛用于军事和航空电子设备制造。

其他刚柔结合的 PCB 应用包括：

ABS 传感器、CT 扫描、数码相机、智能夹克、手机、条码扫描器、心脏起搏器。

软硬结合板的优点

       通过结合刚性和柔性 PCB 的特性，刚性-柔性 PCB 为制造商和消费者提供了许多好处。

       机械稳定性：它们的基本结构由刚性和柔性 PCB 的互换层组成。 这确保了它们既稳定又灵活，便于在狭小空间内安装。

       连接可靠性 - 使用刚柔结合的 PCB，您可以获得更高的稳定性和极性，使与其他组件的连接更容易、更安全。 每个应用程序还需要更少的连接器组件。

动态 - 除了可重复性和精度外，您还可以享受更大的包装灵活性。

具有成本效益 - 通过使用刚柔结合的 PCB，您可以减少总体支出。

       高密度应用——可以说，软硬结合PCB 的最大好处是它们在高密度设备群体中的使用。 这是由于它们的灵活性、稳定性和低空间使用率。

       高抗冲击和抗振动性 - 电子元件广泛用于各种物品中，其中一些会经受持续振动。 使用此类设备，您无需担心损坏，因为刚柔结合的 PCB 具有很强的抗冲击和抗振动能力。

刚柔结合的 PCB 设计指南

       当您转向刚柔结合的 PCB 设计时，您需要考虑许多因素——有些是旧的，有些是新的。 其中包括：考虑层数，考虑适当的散热

       高密度应用——可以说，刚性-柔性 PCB 的最大好处是它们在高密度设备群体中的使用。 这是由于它们的灵活性、稳定性和低空间使用率。

       高抗冲击和抗振动性 - 电子元件广泛用于各种物品中，其中一些会经受持续振动。 使用此类设备，您无需担心损坏，因为刚柔结合的 PCB 具有很强的抗冲击和抗振动能力。

刚柔结合的 PCB 设计指南

       当您转向刚柔结合的 PCB 设计时，您需要考虑许多因素——有些是旧的，有些是新的。 其中包括：考虑层数，考虑适当的散热

材料铺层的详细分析

1.考虑层数

       刚性-柔性 PCB 由交替的柔性和刚性 PCB 材料层制成。 当您准备进行转换时，请确定您的预期用途需要多少层。 之后，请咨询您的原始设备制造商 (OEM) 以确保其满足这些要求。

2、散热

       当电流流过电子设备时，热量就会消散。 释放的热量取决于设备特性、功率和 PCB 设计等因素。 随着热量的增加，它会影响设备的性能并造成损坏。 采取措施减少散发的热量。

设备中的 PCB 应便于散热。 这可以通过遵守软硬结合PCB 设计指南来实现。

3.材料铺层

       对于软硬结合板，材料叠层是一个关键因素。 获得最佳叠层需要与您的制造商在以下方面密切合作：UL 可燃性等级、合适的材料、所需的最小弯曲半径、RoHS 认证、阻抗控制、机械考虑、无铅组装兼容性、材料叠层对成本、性能和 可制造性。

      投入足够的时间和资源来寻找最佳上篮。 开发出合适的模型后，让设计人员进行必要的计算，然后由制造商进行验证。

      可以使用具有不同层的板。 例如，您可能有一个有 20 层，另一个有 12 层。 但是，重要的是它们具有相似的叠层、相似的厚度并遵守软硬结合设计 PCB 规则。 这将有助于减少可能使项目脱轨的制造问题。

刚性 VS 柔性 PCB：哪个更好？

       刚性 PCB 和柔性 PCB 之间的争论已经持续了一段时间。 要确定哪个是理想的，最好先了解它们之间的比较。

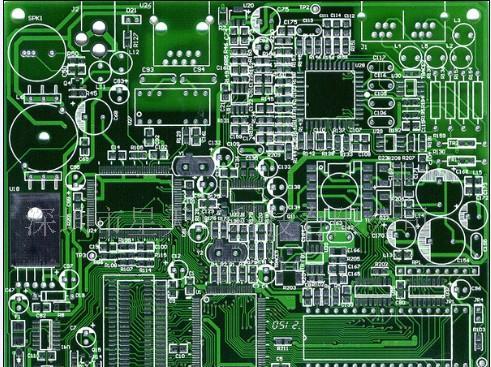

       首先，rigid PCB是PCB的标准类型，是大多数人在想到电路板时想到的。 他们使用布置在非导电基板上的导电轨道和其他组件来连接电子元件。 通常，非导电基板还包含玻璃以使电路板更坚固。 除了强大的支撑力，刚性电路板还为电子元器件提供了极大的耐热性。

       除了刚性材料和基材之外，柔性 PCB 和刚性 PCB 之间还存在一些显着差异。 这些包括：

制造工艺：刚性 PCB 使用阻焊层制成。 然而，对于柔性PCB设计，使用了一种称为覆盖或覆盖的工艺。 这可确保保护柔性 PCB 的外露电路。

导电材料：与刚性PCB不同，柔性PCB板应该能够弯曲。 为实现此功能，使用柔性轧制退火铜代替电沉积铜作为导电材料。

成本：刚性 PCB 比柔性电路板便宜。 但是，当您需要可以安装在狭小空间内的 PCB 时，您应该愿意承担柔性 PCB 成本。

软硬结合的 PCB 如何帮助您

       刚性和柔性 PCB 都具有独特的功能，这些功能对于特定应用来说非常宝贵。 但是，您不一定限于其中之一。 要从两者的特性中获益，请改用软硬结合 PCB。 总之，软硬结合板的好处包括：

       具有成本效益、减轻封装重量、简化组装、可承受数百次弯曲循环、增加电路密度、质量不容妥协，您的制造商必须在软硬结合 PCB 设计规则方面经验丰富且知识渊博。 他们还应该提供个性化的客户支持以及广泛的设计和铺设选项。 这将确保您的软硬结合板满足您的需求。
