软硬结合PCB

软硬结合PCB

8层1阶HDI软硬结合板

8层1阶HDI软硬结合板

名称:8层1段HDI软硬结合

板材:NPG-170

板厚:1.2mm

层数:8层

最小线宽/线间距:3/3 mil

成品铜厚:内层0.5OZ,外层1OZ

验收标准:IPC6012 CLASS 2 级

表面工艺:沉金

介电常数:4.2

损耗系数:0.010

用途:医疗器械

10层2阶HDI软硬结合板

10层2阶HDI软硬结合板

名称:10层2段HDI软硬结合

板材:太光EM-888S

板厚:1.0mm

层数:10层

最小线宽/线间距:4/4mil

成品铜厚:内层0.5OZ,外层1OZ

验收标准:IPC6012 CLASS Level 3

表面工艺:沉金

介电常数:3.8

损耗系数:0.0055

用途:安防监控设备

8层2阶HDI软硬结合板

8层2阶HDI软硬结合板

名称:8层2段HDI软硬结合

层数:8L

结构:3F+5R(8层2层HDI)

纸张类型:PI、PET、PEN

最小孔:0.1mm

PI厚度:0.5mil-2mil

铜厚:1/3oz-2oz

最小线宽/线距:0.1/0.1mm;

NPTH成品孔径公差:±1mil(±0.025mm)

PTH成品孔径公差:±2mil(±0.050mm)

成品板厚度公差:±0.01mm

最小线宽/线隙:0.05/0.05mm

应用领域:高端精密工业传感器控制板

10层2阶HDI软硬结合板

10层2阶HDI软硬结合板

名称:10层2段HDI软硬结合

板材:太光EM-888S

板厚:1.0mm

层数:10层

最小线宽/线间距:4/4mil

成品铜厚:内层0.5OZ,外层1OZ

验收标准:IPC6012 CLASS Level 3

表面工艺:沉金

介电常数:3.8

损耗系数:0.0055

用途:安防监控设备

8层软硬结合PCB板

8层软硬结合PCB板

名称:8层软硬结合PCB板

层数:8L

厚:1.45mm

最小孔径:0.25mm

最小线宽/线间距:5/3.6mil

内层铜厚:HOZ

外铜厚:1OZ

表面处理:化学金ENIG

孔距线最小距离:0.25mm

应用领域:消费电子

8L软硬结合板

8L软硬结合板

品名:8L软硬结合

层数:8L

板厚:1.45mm

最小孔径:0.25mm

最小线宽/线间距:5/3.6mil

内层铜厚:HOZ

外铜厚:1OZ

表面处理:化学金ENIG

孔距线最小距离:0.25mm

应用领域:消费电子

三层黑油软硬结合板

三层黑油软硬结合板

品名:三层黑油软硬

层数:3L

结构:1R+1R+1R

软板厚度:0.1MM

硬板厚度:0.6MM

铜厚:1OZ

最小线宽/线间距:4mil/4mil

工艺难点:黑阻焊黄盖膜、沉金表面处理。

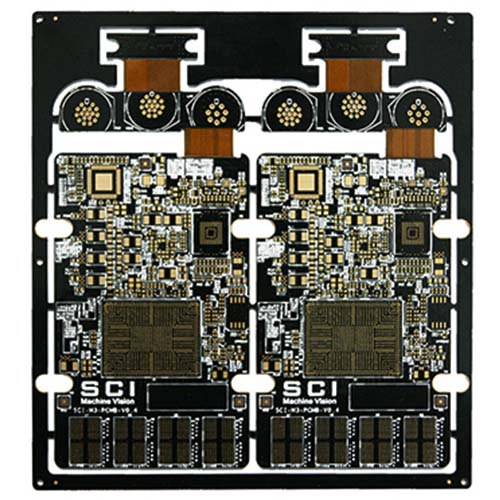

12层软硬结合板

12层软硬结合板

名称:12层软硬结合

层数:12L

结构:5R+2F+5R

板厚:1.6mm

外层铜厚:1 OZ

内层铜厚:1 OZ

最小孔径:0.25mm

最小线宽/线间距:350万

表面处理:沉金

产品用途:过程控制器

技术难点:软硬板为12层高多层结构,杜邦AP9141R高性能软板

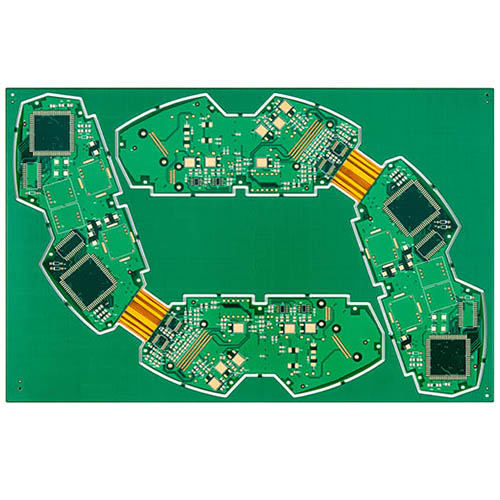

12 层软硬结合 PCB

12 层软硬结合 PCB

名称: 12层软硬结合PCB

层数:12L

结构:4R+4F+4R

厚:1.8mm

外层铜厚:1 OZ

内层铜厚:1 OZ

最小孔径:0.3mm

最小线宽/线间距:4mil

表面处理:沉金

产品用途:智能机器人

工艺难度:高多层软硬板

四层软硬结合板

四层软硬结合板

名称:四层软硬结合

结构:1R+2F+1R

层数:4L

板厚:0.55mm

外层铜厚 1 OZ

内层铜厚 H OZ

最小孔径:0.2mm

最小线宽/线距:3mil

表面处理:沉金

产品用途:徕卡相机

工艺难点:严格的阻抗匹配要求

TWS 耳机刚性柔性 PCB

TWS 耳机刚性柔性 PCB

名称:TWS耳机刚性柔性PCB

层数:6L

结构:2R+2F+2R(HDI结构)

厚:1.0mm

外层铜厚:1 OZ

内层铜厚:1 OZ

最小孔径:0.2mm

最小线宽/线距:3mil

表面处理:沉金

产品用途:TWS蓝牙耳机

工艺难点:rigid flex PCB是一阶HDI结构软硬结合PCB电路板

PCB Drilling machine

PCB钻孔机

PCB pattern plating line

PCB图形电镀线

PCB solder mask expose machine

PCB阻焊曝光机

PCB pattern expose machine

PCB图案曝光机

Strip film etching line

剥膜蚀刻线

Solder mask screen silk print machine

阻焊丝印机

Solder mask scrubbing line

阻焊擦洗线

PCB Flying Probe Test (FPT)

PCB 飞针测试 (FPT)

Fully automatic exposure machine

全自动曝光机

鑫景福科技
为什么选择我们?
制造设备
制造设备

我们拥有PCB制造和组装所需的最先进设备

技术能力
技术能力

我们的工程师和技术人员提供最可靠的软硬结合板制造和组装服务

24小时在线回复
24小时在线回复

我们提供 24 小时在线咨询,您将在 2 小时内收到对您的问题的答复,并在 24 小时内收到报价。

免费DFM服务
免费DFM服务

在PCB正式生产之前,我们会进行免费的DFM审查服务,支持免费的Allegro、Altium、Protel、PADS、OBD、Gerber等格式。

鑫景福科技
我们的PCB&PCBA应用领域

公司先后与全球3000多家高科技研发、制造和服务企业合作,技术解决方案涵盖医疗、工控、人工智能、物联网、汽车电子、智能家居等领域。

鑫景福科技
关于软硬结合板常见问题解答
1.软硬结合板有哪些类型?
软硬结合板主要分为单面软硬结合板、双面软硬结合板和多层软硬结合板三种。
2.软硬结合板制造过程中有哪些步骤?
软硬结合的 PCB 制造过程涉及多个步骤,包括基板准备、电路图案生成、覆盖、切割柔性、电气测试和验证。
3.什么是软硬结合PCB?
软硬结合 PCB 是一种混合电路板,它集成了硬性电路板和FPC 电路的组件。 它具有多项优势,包括提高可靠性和减轻重量。
