控制主板SMT组装

       智能制造进入工业4.0时代，工控技术不断创新。 传统控制领域正在发生前所未有的变化，开始向网络化方向发展。 相关产品或元器件的工控正在向智能化、网络化方向发展。

       工控主板接口丰富，包括：RS-232/RS485多个串口、千兆网口、多个USB、多种音视频输入输出、多种开关量控制及输入信号检测，支持WIFI、蓝牙、4G等 . 数据传输，支持用户定制开发。 可根据需要适应宽温环境、恶劣环境、长期高负荷工作。

       工控主板主要应用领域包括：工业设备、GPS导航、污水在线监测、空气在线监测、仪器仪表、专业设备控制器、军工、政府机关、电信、银行、电力、车载液晶、监控、可视门铃 、便携式DVD、液晶电视、环保设备等。

     常用的工控主板都是基于ATX架构的，主要有ATX主板、MICroATX主板、mini-ITX主板和EATX主板。

1、ATX主板：ATX是英特尔公司于1995年制定的主板规格，这是多年来电脑机箱和主板设计的第一次重大改变。 比较常见的ATX大主板，大长方形，一般有7个扩展槽，尺寸约为305x244mm。 ATX 板卡仍然是当今使用最广泛的板卡之一，可以与当前使用 ATX 组件的应用程序集成。 扩展的尺寸提供了可扩展性的好处，同时还包括根据应用程序需求添加无线适配器选项或声卡的能力。

2、MicroATX主板：常见的大方形，一般有4个扩展槽，尺寸约为244x244mm，MicroATX主板允许4个PCI扩展槽，DIMM插槽为2-3个，主板宽度从水平方向缩小，并且 它的总面积减少了。 小约 0.92 平方英寸。

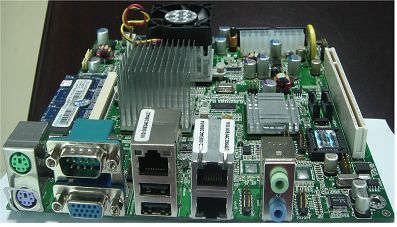

3. Mini-ITX主板：Mini-ITX是VIA定义和推出的紧凑型、小型化的主板设计规范。 现阶段被各厂商广泛应用于各种商业和工业应用中。 用于设计空间小、体积小的专业电脑，如汽车、机顶盒、网络设备等，但Mini-ITX主板也可用于制作瘦客户机。 Mini-ITX 主板与其前身 Micro-ATX 和 Flex-ATX 相似并向后兼容，但它有几个特点使其有别于前代产品。 常见的mini-ITX主板是一个小正方形，有1个扩展槽，尺寸约为170x170mm。 由于尺寸小，与具有更多高级功能空间的标准尺寸板相比，可用的兼容电气配置和计算组件更少，因此存在局限性。

4、EATX主板：EATX主板是Extended ATX的缩写，主要用于机架式服务器系统。 它通常用于不支持双处理器和标准 ATX 主板的服务器。 标准尺寸为12×13英寸（305mm×330mm），有12个插槽，体积为正方形。 如果是Xeon CPU，E5以上也可以支持2个CPU。 . EATX主板上部的固定螺丝位置与ATX相同，多用于高性能PC和工作站。 比标准 ATX 更宽，易于为 8 个内存插槽布线。 因此，8条内存插槽是E-ATX主板的特征标记，购买时可以用来辅助识别（不是100%）。
