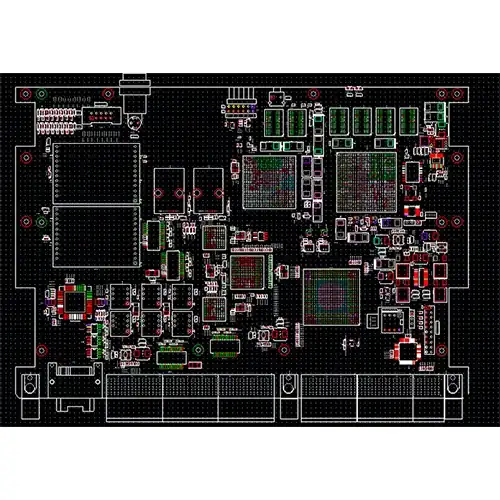

名称:光电多媒体PCB设计

光电多媒体线路设计特点:

光电多媒体FPGA处理器,10G SFP光口

光电多媒体PCB板参数:

PCB名称:6层

PCB类别:通孔板

PCB板:Htg170

电路板尺寸:146.3*167.4*1.6mm

表面处理:沉金工艺

PCB铜厚:1OZ

最小线宽:5MIL

最小行距:5MIL

最小孔径:10MIL

阻抗控制:+/-5%

产品详情 数据表

光电印刷电路板是新一代具有高计算要求的封装基,它收集光并传输电光信号,并利用电力进行计算。


根据本发明的光电电路板是一种光电电路板,其中至少由导体电路和绝缘层形成并层压的刚性部分和一个或多个可弯曲的柔性部分是一体的,外部连接部分用于安装光学器件。 元件和/或安装光学元件的封装基板形成在上述刚性部分中,并且光路形成在上述柔性部分中的至少一个中。

名称:光电多媒体PCB设计

光电多媒体线路设计特点:

光电多媒体FPGA处理器,10G SFP光口

光电多媒体PCB板参数:

PCB名称:6层

PCB类别:通孔板

PCB板:Htg170

电路板尺寸:146.3*167.4*1.6mm

表面处理:沉金工艺

PCB铜厚:1OZ

最小线宽:5MIL

最小行距:5MIL

最小孔径:10MIL

阻抗控制:+/-5%
